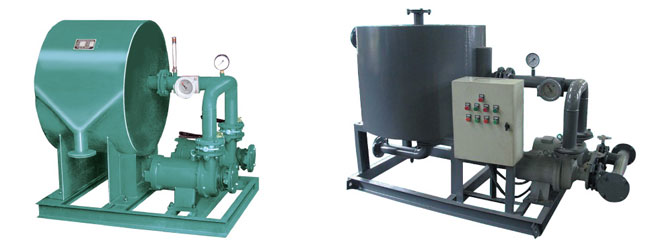

| 电炉变压器用螺旋板式强油水冷却器 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
螺旋板式的特点结构和工作原理 螺旋板式是一种新型的应用相当广泛的热交换设备，它具有传热效高、阻力损失小、操作稳定可靠、结构紧凑、价格便宜等一系列优点。我国自60年代后期开始研究制造并制定了相应的技术标准，在制造和使用上已积累了不少经验，目前已广泛应用在石油化工制冷、有机化工食品、染料制碱制药、机械、冶金等工业部门，用作变压器油冷却器是国内首创已有近十年历史，效果甚佳，螺旋板强油水冷却器是由两张厚度2~3mm卷板卷制成两个均匀的螺旋通道的螺旋体。在两螺旋通道的首尾两头即螺旋体的上下方和外缘切向方向上各焊上接管及法兰，两通道内分别有一种载热体（油和水）呈全逆流状态进行热量交换。其冷却面积为两钢板的展开长乘以钢板宽之和。为了增强钢板的刚度、提高螺旋体的临界压力，在两张钢板的同一相面上焊有一定密度的定距柱，这样亦可增加流体的拢动性、增加雷诺数、提高传热效率。 由于螺旋通道曲率均匀通道中流体无大的换向、因而阻力较小且无死角。为了提高换热效果筒长流体在通道中流速较大，可防止通道污垢，且通道本身有自洁作用，另外两螺旋通道中还留有排气（液）孔便于操作又可作取样化验之用。
 例：BLS6-160为不可拆式螺旋板冷却器材质为不锈钢耐酸设计压力为0.6Mpa，换热面积为16m2(冷却容量160)。 二、特点 1、传热效率高 总传热系数达3300KCal/m2.h.℃，传热效果优于YF（风冷）冷却器和传统的列管换热器，是列管换热器的1-3倍，从而节约了能源，具有良好的经济性。 2、热损失少 本油冷却器机构紧凑，占地面积、外露表面积均小。若常温流体从外边缘通道流至油冷却器中心，则无需保温。 在出厂前，虽然变压器油冷却器都按企业专业标准进行严格检验，清理两螺旋通道后，再进行气压试验。但在现场安装试车前，仍应注意对两螺旋通道的清洗，尤其是变压器油通道内不能有杂质和水份。然后，用变压器油对油通道进行压力试验，并检验油样的电气强度，全部指标合格后才能将油冷却器与变压器本体连接起来。油冷却器与变压器的连接同列管式换热器类似：换油从变压器上部用油泵抽出，进入油冷却器，然后经油箱下部流回变压器，为监控变压器的安全循环流动，油通道进出接管处都安装了温度计，油进口处安装压力表和油流继电器。可根据用户要求，使温度计和压力表做到现场和控制室同步监控，用户在订货时根据需要向制造厂提出。
表二 BLS6型变压器油冷却器基本尺寸参考表
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|
